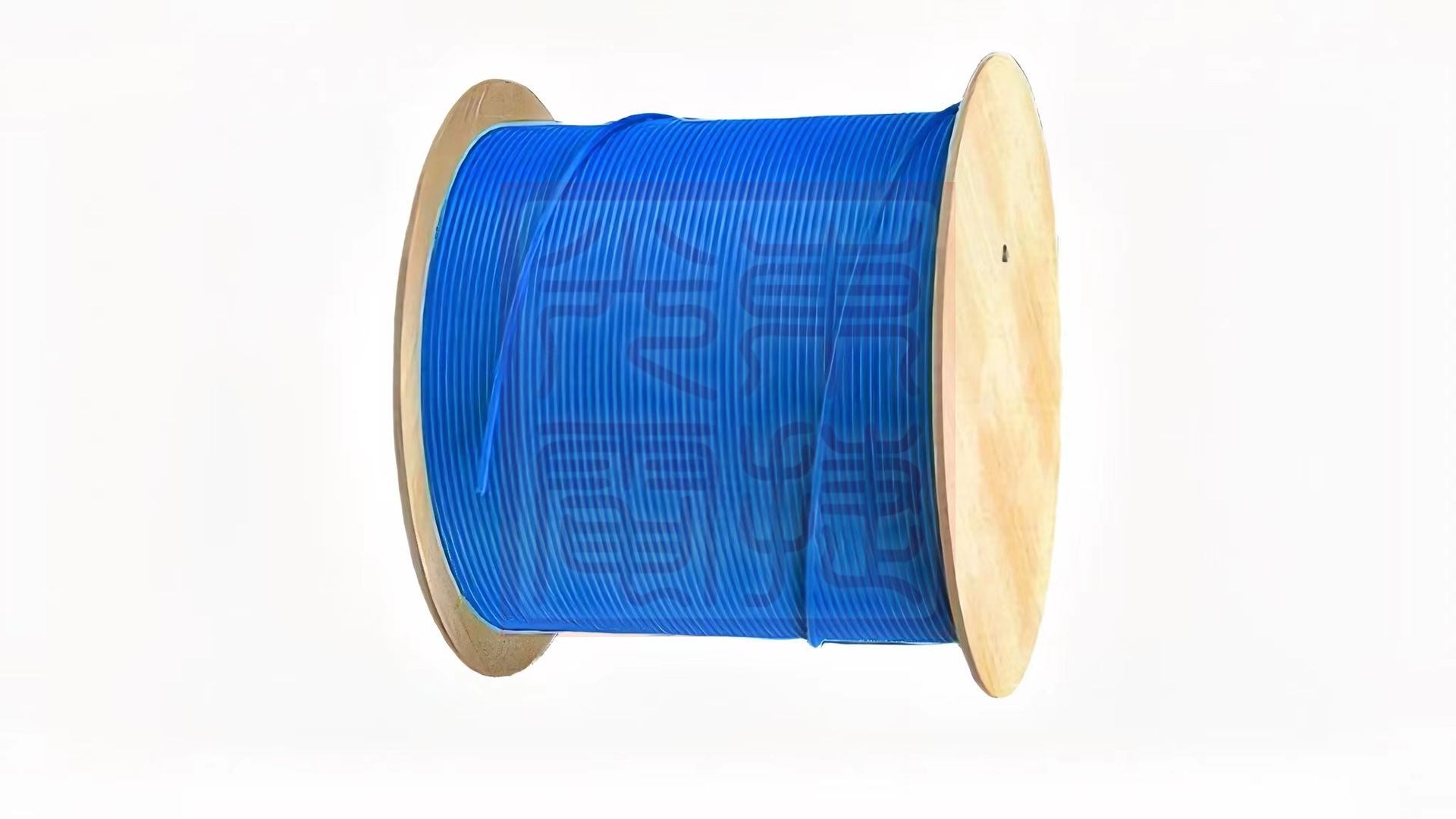

返回产品列表 MGFJBY 矿用通信光缆_煤安认证

煤矿用通信光缆型号为: MGFXVBYMGFJBY
煤矿用通信光缆可分为单模、多模两种不同标准规格,其具有可抗拉、抗扭、抗压、抗冲击、耐高
温等特点,在室内环境中进行数据、图像信号传输时,而不受外界温度变化,使信号传输稳定可靠,經煤安认证

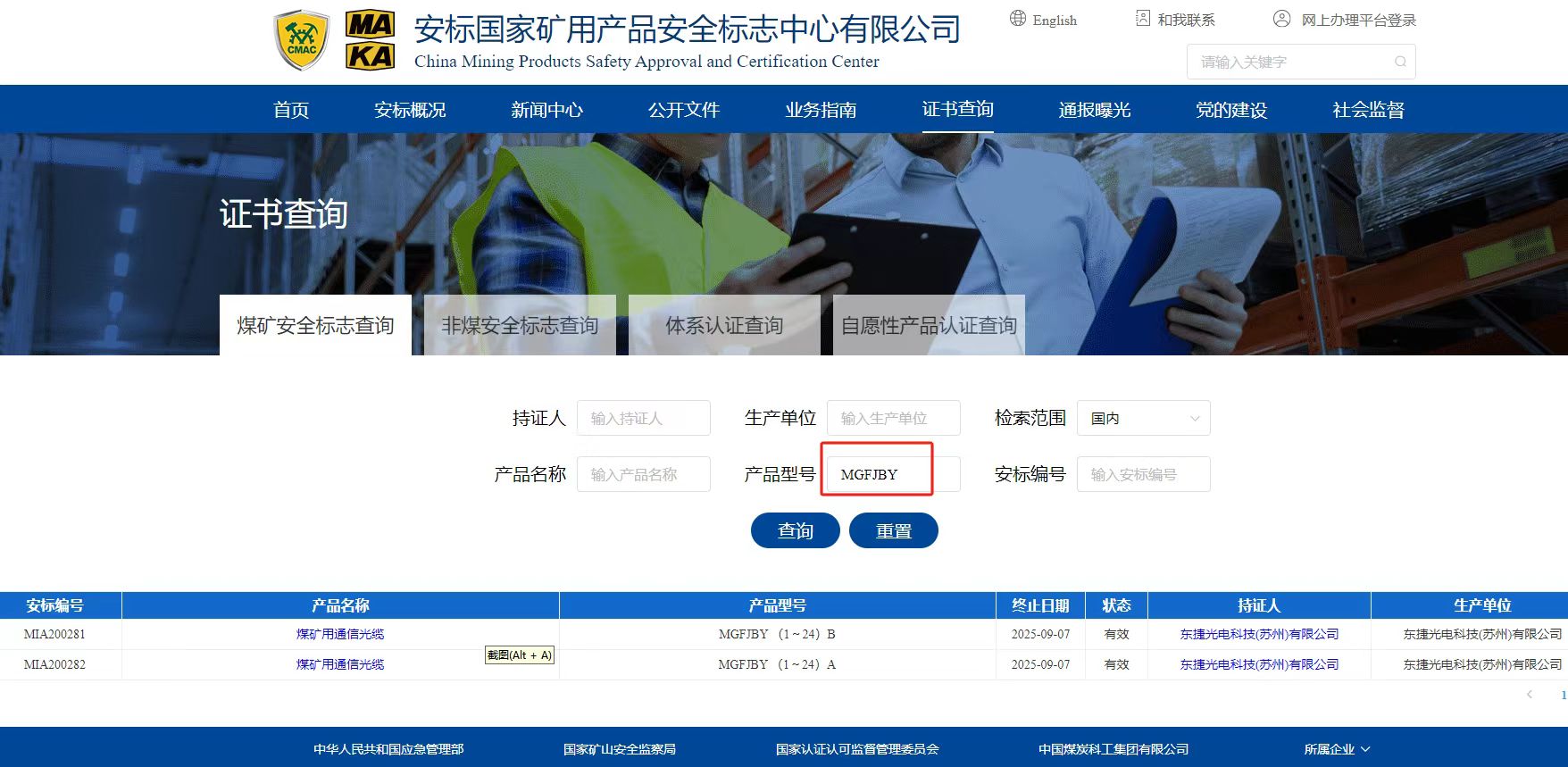

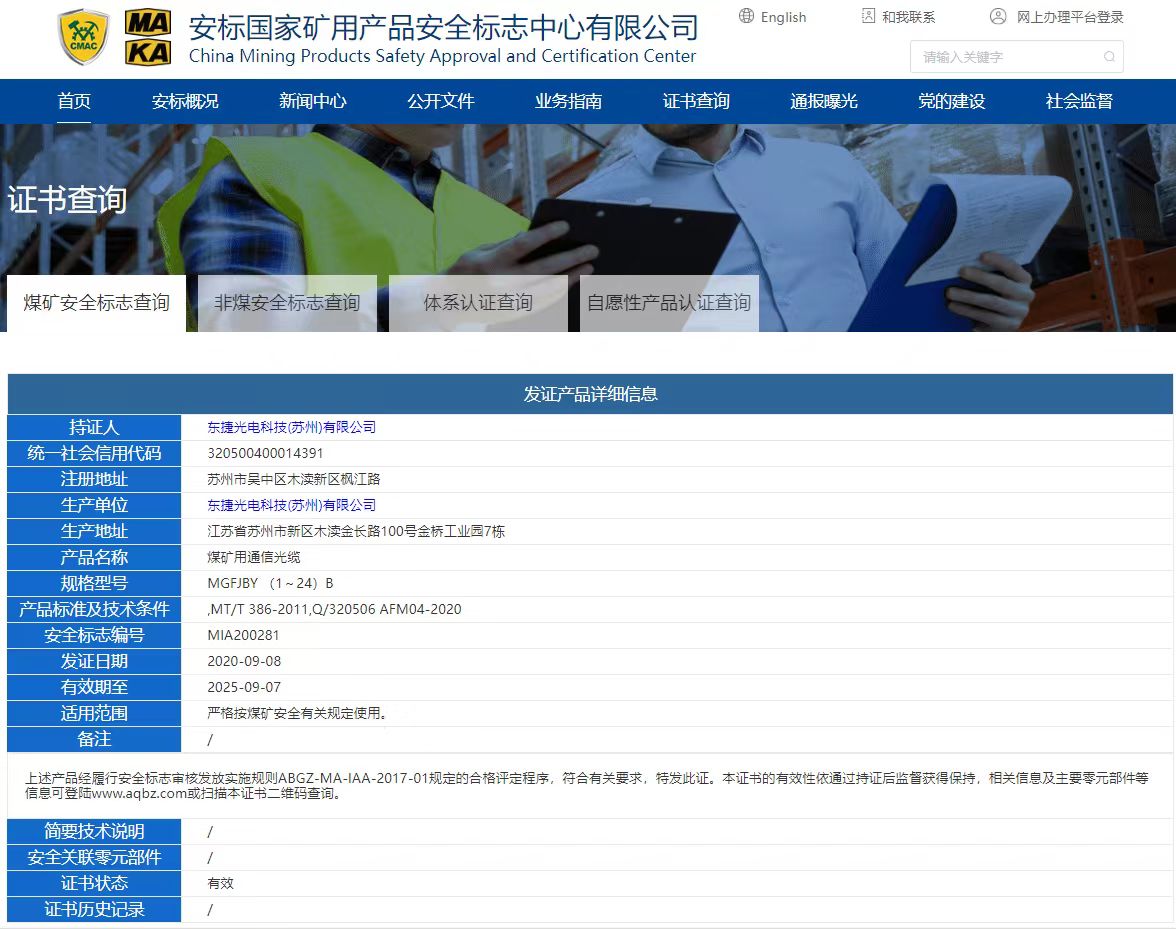

煤安认证_矿用光缆
MGFJBY (1~24)A MGTS (2-144)B MGTSV (2~96)A
MGFJBY (1~24)B MGTS32 (2~144)A MGTSV (2~96)B
MGFTY (2~144)A MGTS32 (2~144)B MGTSV (2-144)B
MGFTY (2~144)B MGTS32(2~144)B MGTSY (2~144)A
MGFXVBY (1~24)A MGTS33 (2~144)A MGTSY (2~144)B
MGFXVBY (1~24)B MGTS33 (2~144)B MGXBDV (1~6)A
MGJY (2~12)A MGTS33 (2~30)A MGXT32 (1~2)A
MGJY (2~12)B MGTS33 (2~30)B MGXT32 (2~12)B
MGJY (2~6)A MGTS33 (2~96)A MGXTBV (1~2)B
MGJY (2~6)B MGTS33 (2~96)B MGXTBV (2~12)A
MGTBV (2~12)A MGTS53 (2~144)A MGXTBV (2~12)B
MGTBV (2~12)B MGTS53 (2~144)B MGXTS (2~12)A
MGTS (2~144)A MGTSV (2~12)A MGXTS (2~12)B
MGTS (2~144)B MGTSV (2~144)A MGXTSV (2~12)A
MGTS (2~144)芯 MGTSV (2~144)B MGXTSV (2~12)B
MGTS (2~48)A MGTSV (2~24)B MGXTW (1~12)芯
MGTS (2~48)B MGTSV (2~48)A MGXTW (2~12)A
MGTS (2~72)A MGTSV (2~48)B MGXTW (2~12)B
MGTS (2~72)B MGTSV (2~72)A MGXTW (2~48)B
MGTS (2~96)B MGTSV (2~72)B
*未生产部分亦提供代购

  • 光缆性能
  • 光缆应用
  • 光纤性能
  • 颜色区分
  • 其它信息
光缆性能
項目 标称值 单模光纤 多模光纤
拉伸力 >200N 附加衰减 ≤ 0.1dB(1310nm) 附加衰减≤0.3dB(1300nm)
項目 标称值 单模光纤(侧压力解除后) 多模光纤(侧压力解除后)
侧压 >3000N/100mm 附加衰减 ≤ 0.1dB(1310nm) 附加衰减≤0.3dB(1300nm)
項目 标称值 单模光纤(冲击6次后) 多模光纤(冲击6次后)
冲击 2kg的铁锤从(150±5)mm 下落冲击6次 附加衰减 ≤ 0.1dB(1310nm) 附加衰减≤0.3dB(1300nm)
項目 标称值 单模光纤(弯曲后) 多模光纤(弯曲后)
弯曲 弯曲半径≥20D 附加衰减 ≤ 0.1dB(1310nm) 附加衰减≤0.3dB(1300nm)
温度级别 适用温度范围(℃) 允许的单模光纤附加衰减最大值(dB 波长 1300nm)
高温 B 类
1 85±2 0.1
高温 A1a 类
2 85±2 0.3
光缆应用

光纤性能
型式
模场直径 包层直径
包层不
圆度(%)
芯/包同心
度误差(um)
涂覆层直径(um)
包层/涂覆层同
心度误差(um)
标称值 容差 标称值 容差 标称值 容差
B1.1 8.6-9.5 ±0.7 125.0 ±0.7 ≤2.0 ≤1.5 245 ±10 ≤12
B1.3
B4 8-11
注: B1.1 和 B1.3 类光纤的模场直径系 1310nm 波长的值,B4 类光纤系 1550nm 波长的值
纤型式 芯径(um) 包层直径(um) 芯不圆度(%) 包层不圆度(%) 芯/包同心度误差(%) 涂覆层直径(um)
包层/涂覆层同心度误
差(um)
标称值 容差 标称值 容差 标称值 容差
A1a 50.0 ±3 125.0 ±3 ≤6 ≤2 ≤3 250 ±15 ≤12
A1b 62.5
颜色区分
序号 1 2 3 4 5 6 7 8 9 10 11 12
颜色 绿 粉红 青绿
其它信息
煤安认证_矿用光缆
MGFJBY (1~24)A MGTS (2-144)B MGTSV (2~96)A
MGFJBY (1~24)B MGTS32 (2~144)A MGTSV (2~96)B
MGFTY (2~144)A MGTS32 (2~144)B MGTSV (2-144)B
MGFTY (2~144)B MGTS32(2~144)B MGTSY (2~144)A
MGFXVBY (1~24)A MGTS33 (2~144)A MGTSY (2~144)B
MGFXVBY (1~24)B MGTS33 (2~144)B MGXBDV (1~6)A
MGJY (2~12)A MGTS33 (2~30)A MGXT32 (1~2)A
MGJY (2~12)B MGTS33 (2~30)B MGXT32 (2~12)B
MGJY (2~6)A MGTS33 (2~96)A MGXTBV (1~2)B
MGJY (2~6)B MGTS33 (2~96)B MGXTBV (2~12)A
MGTBV (2~12)A MGTS53 (2~144)A MGXTBV (2~12)B
MGTBV (2~12)B MGTS53 (2~144)B MGXTS (2~12)A
MGTS (2~144)A MGTSV (2~12)A MGXTS (2~12)B
MGTS (2~144)B MGTSV (2~144)A MGXTSV (2~12)A
MGTS (2~144)芯 MGTSV (2~144)B MGXTSV (2~12)B
MGTS (2~48)A MGTSV (2~24)B MGXTW (1~12)芯
MGTS (2~48)B MGTSV (2~48)A MGXTW (2~12)A
MGTS (2~72)A MGTSV (2~48)B MGXTW (2~12)B
MGTS (2~72)B MGTSV (2~72)A MGXTW (2~48)B
MGTS (2~96)B MGTSV (2~72)B
*未生产部分亦提供代购
