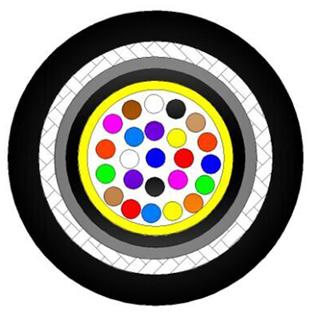

光纤：0.25mm着色光纤× 24芯；
芳纶纤维：4股× 1100D；
光缆内护套：低烟无卤LSZH；
螺旋钢带铠装：OD 4.7mm；
金属编织网：3(6)×16锭；
光缆外护套：聚氯乙烯PVC。
|
光缆型号 |
单位 |
DJ-GYFHK(B)V-24S |
|||
|
铠管外径 |
mm |
4.70±0.10 |
|||
|
芳纶纤维 |
Detex |
1100 |
|||
|
编织尺寸 |
mm |
5.00±0.10 |
|||
|
护套外径 |
mm |
6.50±0.30 |
|||
|
护套材质 |
/ |
聚氯乙烯（PVC） |
低烟无卤（LSZH） |
聚氨酯（TPU） |
|
|
工作温度 |
℃ |
-20~+70 |
-40~+85 |
-40~+90 |
|
|
光缆重量 |
Kg/km |
65 |
|||
|
弯曲半径 |
mm |
动态20D 静态10D |
|||
|
抗拉强度 |
N |
长期600 短期800 |
|||
|
抗压强度 |
N/10cm |
长期3000 短期5000 |
|||
|
防鼠咬 | √ |
|
抗扭转 | √ |
|
光纤到户 | √ |
|
抗拉 | √ |
|
水平布线 | √ |
|
管道 | √ |
|
垂直布线 | √ |
|
直埋 | |
|
基站拉远 | √ |
|
架空 | |
|
机房布放 | √ |
|
阻水 | |
|
野战布放 | √ |
|
防火 | √ |
|
光纤尺寸 |
mm |
0.25±0.01 |
|
内护套材质 |
/ |
LSZH |
